Главная / Собственное производство / Оборудование по переработке отходов, отвалов, нерудной промышленности / Всесезонный модуль переработки граносмеси, отсевов для производства гранитной, сланцевой, гидрофобизированной, окрашенной посыпки, песка

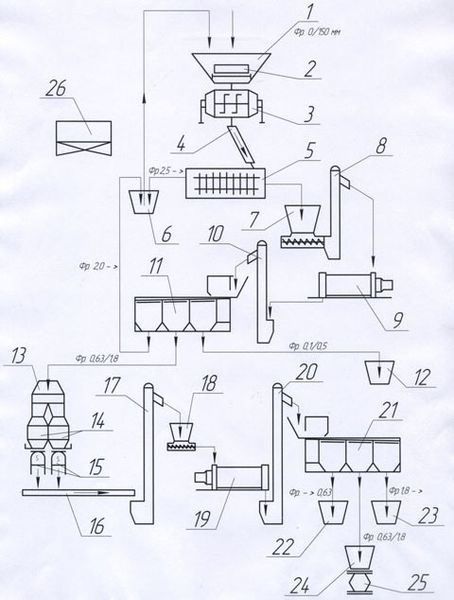

Нажмите на фото, чтобы увеличить

Всесезонный модуль переработки граносмеси, отсевов для производства гранитной, сланцевой, гидрофобизированной, окрашенной посыпки, песка

п/п

Наименование

Кол

Краткая характеристика

Примечание









1

§ 1

Дробильно-сортировочный участок:



Питатель ленточный



1 к-т





1 к-т



Исполнение стационарное, полустационарное, мобильное

Входной кусок 0-150 мм

Производительность, не менее 10 тн/час

Емкость бункера не менее 4 м3

Габариты питателя 7,5х1,5х0,8

Мощность двигателя 5,5 кВт.

Общая металлоемкость 2,5 тн.



2

Железоотделитель навесной электромагнитный

1 шт

Масса извлекаемых включений, 0,01-10 кг

Глубина зоны извлечения, 250 мм

Мощность 2 кВт

Габаритные размеры, 780х460х680 мм

Масса, 600 кг



3

















3.1

















3.2











3.3

Молотковая дробилка

















Валковая дробилка

















Валковая дробилка











Щековая дробилка ЩДС

1 шт

















1 шт

















1 шт











1 шт

Производительность, до 18 тн/час

Размер входн. отверстия 500х365 мм

Размер исходного куска - 150 мм

Размер разгрузочной щели, от 2 мм

Эл. двигатель - 18,5 кВт

Габаритные размеры 1020х1031х950 мм

Масса с усиленной самофутеровкой - 1,5 тн.



Производительность не менее 3,5 тн/час

Размер входн. отверстия 550х270 мм

Размер исходного куска - 25 мм

Размер разгрузочной щели,  0,5-12 мм

Эл. двигатель - 3,2 кВт

Габаритные размеры 1020х1031х950 мм

Масса с дозирующим устройстовом - 1,5 тн.



Размер исходн. пуска до 150 мм

Ширина разгрузочной щели 3-2,5 мм

Производительность 3-10 м3/час

Мощность эл.двигателя основного 5,5 кВт

Масса 1,5 тн.



Технические характеристики:

Производительность - 0,5-1,5 м3/час

Максимальный исходный кусок - 100 мм

Размер входного отверстия - 125х300 мм

Размер регулируемой разгрузочной щели - 1-6 мм

Электродвигатель - 7,5 кВт

Габаритные размеры - 1135х825х1200 мм

Масса - 0,85 тн

























Возможна установка двух дробилок по системе тандем

4









4.1

Конвейер ленточный В-500 L = 10

(с опорами, без площадки обслуживания)



Конвейер ленточный В-500 L = 15

(с опорами, с односторонней площадкой обслуживания)

1 шт









1 шт

Высота разгрузки - 3,5м

Габариты 1000х900х3700 мм

Мощность 4 кВт

Масса 2,1 тн.



Высота разгрузки - 5м

Габариты 15000х1700х600 мм

Мощность 4 кВт

Масса 2,5 тн.









На усмотрение заказчика

5











5.1

Агрегат с виброгрохотом для рассева песков









Агрегат с грохотом ГИС-32

1 шт











1 шт

Количество ярусов - 2

Производительность, до 10 м3/час

Размер ячеек 0,63/1,25/2,5 мм

Электродвигатель - 7,5 кВт

Площадь рассева, не менее 3,6 м2



Входной кусок до 150 мм

Площадь рассева, не менее 4,3 м2

Количество ярусов - 2

Производительность, 16- 125 м3/час

Электродвигатель - 7,5 кВт

Размер ячеек зависти от гранулометрического состава фракций













На усмотрение заказчика

6

Бункер-накопитель технологического кольца

1 шт

Габариты 2х2х5,5 м

Масса - 1,4 тн.

См. поз №12,22,23



§ 2 Участок гидрофобизации и покраски



1

Бункер-накопитель со шнеком и вибраторами

1 шт

Габариты 5х3х6 м

Масса до 10 тн.

Общая мощность до 10 кВт

См. поз №18

2

Нория

4 шт

Производительность не менее 10 тн/час

Высота подъема материала до 10 м

Габариты 1,2х0,5х9

Масса - 0,5 тн

Мощность, не менее 1,5 кВт

См. поз №10,17,20

3

Сушилка барабанная



2 шт

Габариты 14х2,5х2,6 м

Масса  до 25 тн

Общая мощность 10,5 кВт

Производительность до 10 тн/час по входному сырью

Вид топлива: Д/Т, печное, газ

См. поз №19

4

Сепаратор роторный универсальный

2 шт

Габариты 6х2,5х2 м

Масса  до 3 тн

Общая мощность до 7,5 кВт

Производительность до 10 тн/час по входному сырью

См. поз №21

5

Охладитель

2 шт

Габариты 5х4х2,5 м

Масса  до 2 тн

Мощность 3 кВт





6

Бункер накопитель

2 шт

Габариты 2х2х5,5 м

Масса  1,4 тн





7

Смеситель лопастной

2 шт

Габариты 4х2х2,5 м

Масса  3,5 тн

Мощность 18,5 кВт

Рабочий объем 2,7 м3



8

Конвейер ленточный В-400 L - 5м горизонтальный

1 шт

Габариты 6000х800х700 м

Масса  0,5 тн

Мощность 2,2 кВт



9

Бункер-охладитель готовой продукции со шлюзовым дозатором



Габариты 2х2х7 м

Масса  1,6 тн

Мощность 1,2 кВт



10

Тензометрические весы

2 шт

Расфасовка готового материала в биг-беги, 1 тн

На усмотрение заказчика

11

Пульт оператора

3 шт

  • 1. Участок дробильно-сортировочный
  • 2. Подготовительный участок модуля
  • 3. Участок покраски и готовой продукции



12

Металлоконструкции: площадки, рамы, лестницы

1 к-т

Общая масса 24 тн





         § 3 Модуль оборудован системой аспирации, а именно:





1



Вентилятор



2 шт

Габариты 2х2х2 м

Масса  1,5 тн

Мощность 45 кВт





2



Вентилятор



2 шт

Габариты 1,6х1,6х1,5 м

Масса  0,8 тн

Мощность 37 кВт





3



Вентилятор



2 шт

Габариты 1,2х1,2х1,1 м

Масса  0,5 тн

Мощность 10 кВт



4

Циклон

2 шт

Габариты 4,5х4,5х12 м

Масса  8,5 тн





5



Блок гидрофильтров



2 шт

Габариты 4,5х2,5х7 м

Масса  12 тн

Мощность 18,5 кВт



6

Отстойники

2 шт

Габариты 6х6х1,5 м





         § 4 Краткая характеристика модуля



1

Производительность при двухсменном режиме:

- посыпки 1000-1100 тн/месяц

Сырье для кровельщиков

- гранитного песка 500-550 тн/месяц

Сырье для производства пенобетона

2

Сортировка граносмеси на фракции 3200-3600 тн/месяц

3

Количество обслуживающего персонала в смену -  6 чел.

4

Срок гарантии - 12 месяцев с момента пуска.
